Модуль предназначен для автоматизации обмена данными между системами и оптимизации процесса разработки документации и является PLM-компонентом для работы с NanoCAD.
Который предоставляет проектировщикам интуитивно понятный и удобный механизм работы с электронным архивом чертежей, интегрированным с платформой 1С:Предприятие.
Модуль функционирует в фоновом режиме, позволяя разработчикам сохранить привычный процесс редактирования чертежей и моделей в NanoCAD, не отвлекаясь на ожидание или несущественную информацию.
Модуль позволяет:
- открывать и редактировать DWG-файлы из системы Appius-PLM ТДО;
- синхронизировать атрибутивную информацию на основе параметров документа, что позволяет полностью заполнить основную надпись чертежа;
- работать в режиме «редактирование с блокировкой»;
- редактировать любое количество документов из системы одновременно, принимать и отменять изменения только тогда, когда это необходимо;
- формировать и автоматически сохранять PDF-версии документов;
- добавлять любые дополнительные файлы и внешние ссылки для сохранения.

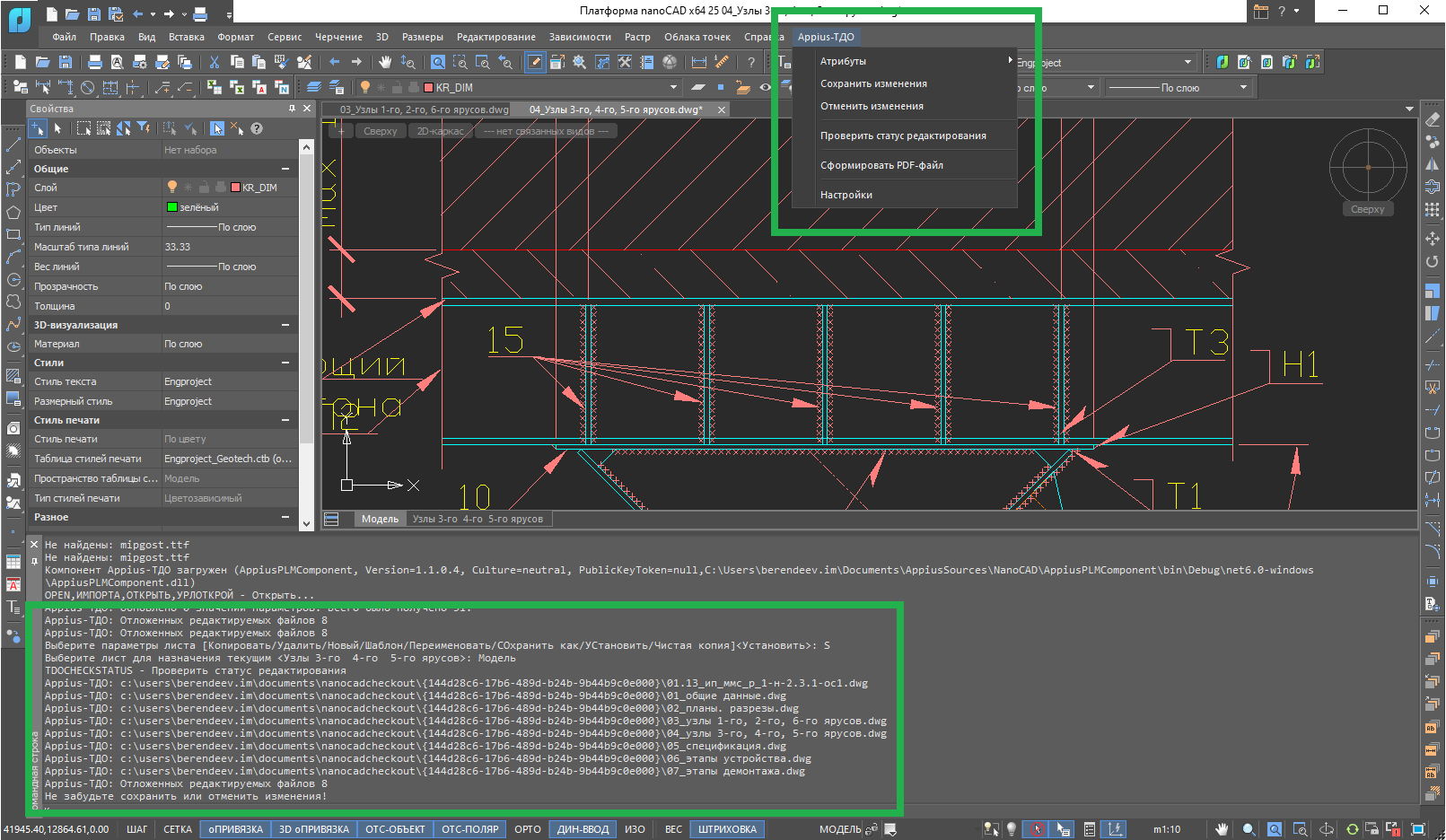

Модуль интеграции реализован как плагин к NanoCAD
Редактирование из системы по шаблонам
При работе с чертежами-шаблонами достаточно создать в системе Appius-PLM ТДО соответствующий документ-шаблон и на основе его создание чертежей будет автоматизировано.
Атрибуты документа синхронизируются с атрибутами файла DWG в NanoCAD при начале редактирования.

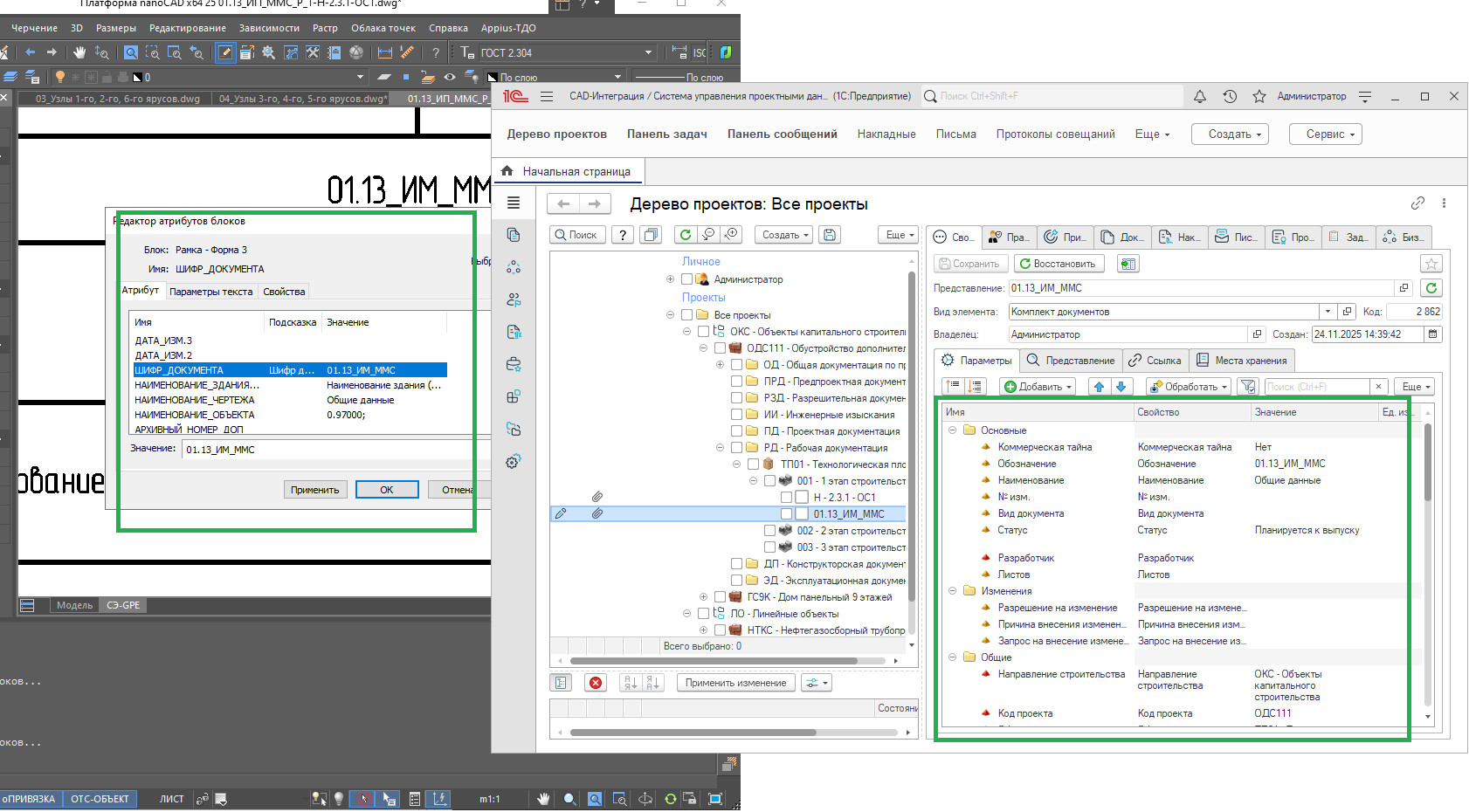

Автоматическая передача свойств
Редактируйте значения в блоках атрибутов и их данные автоматически попадут карточку документа (основную надпись чертежа).
Гибко управляйте настройкой: каждому из свойств можно задать направление передачи данных как из системы, так и в систему.
Сохраняйте чертежи в электронном архиве Appius-PLM ТДО
Чертежи, находящиеся в системе надежно защищены от случайного изменения правами доступа и механизмом редактирования с блокировкой. Файлы автоматически версионируются. Всегда есть возможность вернуться к любой версии.
Файлы чертежа находятся внутри комплектов документов, которые, в свою очередь в иерархии проекта. Воспользуйтесь удобным поиском и редактируйте файлы документации различных объектов одновременно.

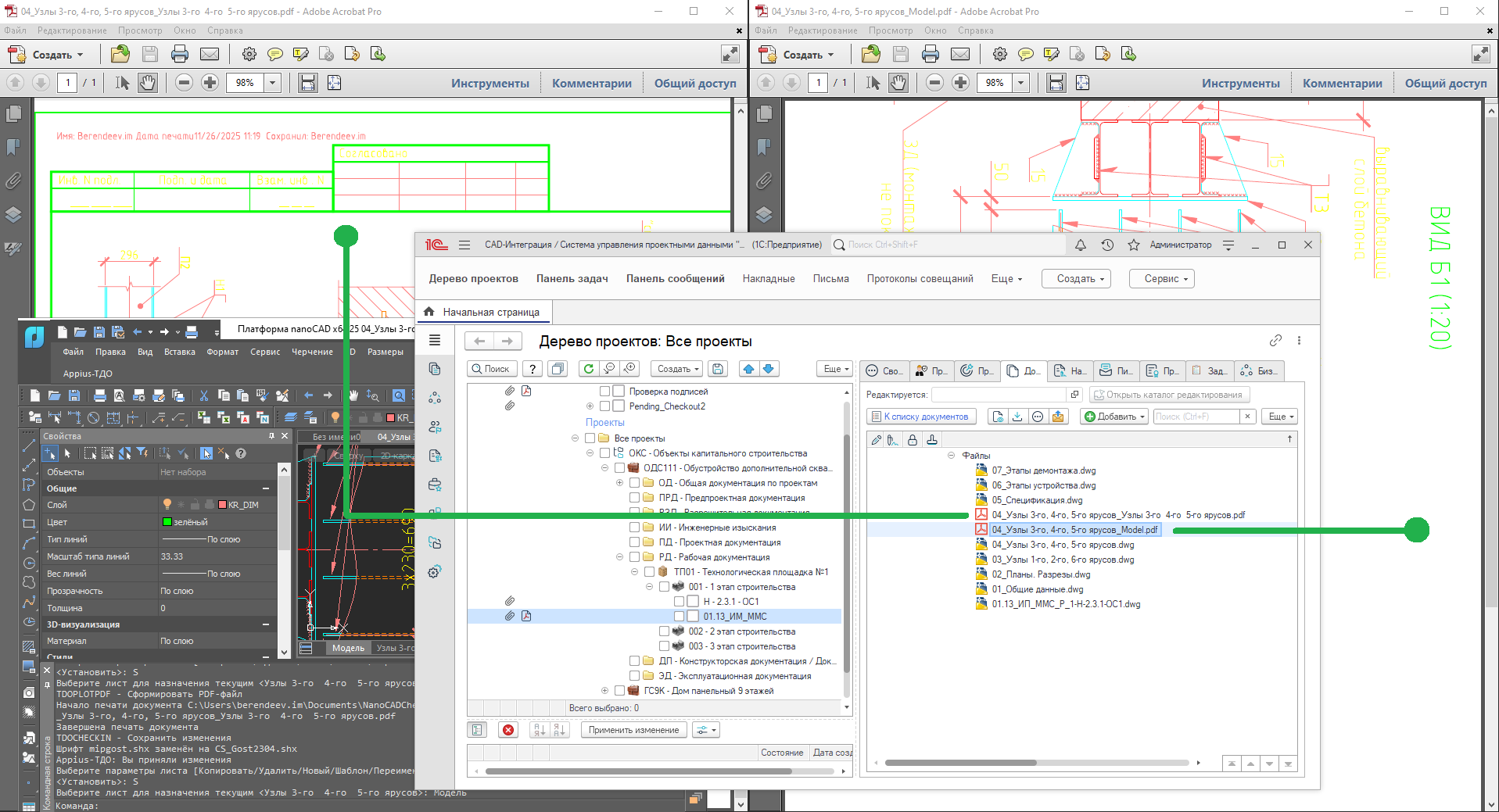

Автопечать в PDF при сохранении
Для каждого сохраняемого чертежа может быть создана его PDF-версия, которая автоматически обновится при сохранении данных в Appius-ТДО. Настройка печати в PDF происходит стандартными средствами NanoCAD.
Простая настройка подключения
Использование стандартного протокола HTTP/HTTPS позволяет быстро подключить любого разработчика через сеть Интернет. Никаких дополнительных настроек не нужно. Работают все виды аутентификации.
